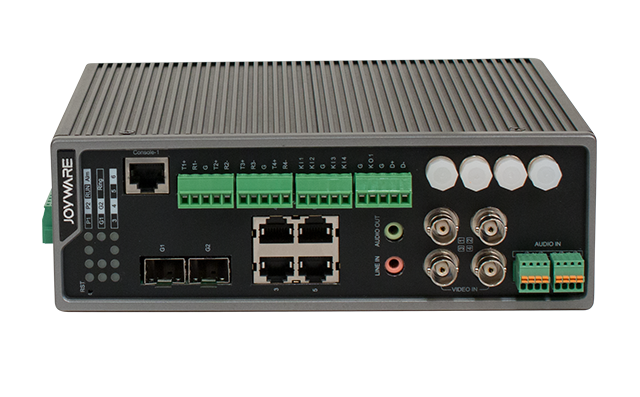

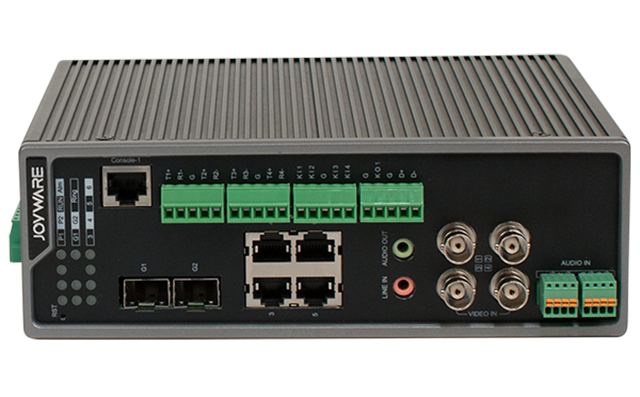

產品概述
JW-SE20(GF2.E4.V4) 系列視頻工業以太網產品最大支持2個千兆SFP接口， 4個10/100M自適應電口,該設備支持OB-Ring私有環網協議，有效抑制網絡風暴和增加傳輸通道冗余功能；設備支持RSTP協議可以跟任意通信廠家進行對接；設備支持標準SNMP、LLDP標準協議，可以實現自動拓撲發現功能，遠程監控設備連接方式和運行狀態；設備支持電源告警、端口異常告警、流量閥值告警功能；設備支持VLAN功能，有效隔離不同業務傳輸，保證業務安全性；具有良好的電磁兼容性和防震動防沖擊能力；設備可支持700TVLine高線數模擬攝相機接入，采用標準H.264、MPEG4、MPEG2、MJPEG多種編碼算法，兼容性強；支持多種網絡協議，網絡功能強大,可聯網組成一個強大的安全防范系統。
產品特點
支持OB-Ring 環網協議，自愈時間≤50ms，閉環時間為0ms
支持IEEE 802.1p 優先級控制
支持基于端口PVLAN劃分，支持IEEE 802.1q VLAN劃分
支持IEEE 802.1w Rapid Spanning Tree 生成樹協議
支持 IEEE 802.3x Flow Control流量控制
支持IEEE 802.3 Etherent 以太網
支持IEEE 802.3u Fast Etherent 快速以太網
支持端口隔離
支持流量統計
支持端口鏡像
支持環路保護功能
支持一鍵設置整條鏈路成環/去環功能
支持選配光保護，能自動隔離斷電故障設備，實現斷電保護
支持H.264、MPEG4、MPEG2、MJPEG四種編碼格式，不同通道可獨立配置編碼方式，同一個通道的主、子碼流也可獨立配置編碼方式
支持標準NFS、iSCSI網絡協議，實現NAS/IPSAN網絡存儲
支持軟件集成的開放式API，支持標準ONVIF、PSIA協議，支持CGI協議
支持端口報警、掉電告警、流量閥值告警、環網告警
支持SNMP簡單網絡管理協議
支持WEB管理功能
支持中威網管軟件統一管理功能
提供SDK開發包、DEMO演示程序及其源碼
支持電源冗余輸入，標準為DC12V輸入
典型應用
外形尺寸
訂貨型號
推薦型號 | 千兆光口 | 百兆電口 | 模擬視頻 | 電源 | 機箱結構 | 傳輸距離 |
JW-SE20(GF2.E4.V4.D0004.K41)-D | 2 | 4 | 4 | DC12V | 導軌式 | 20、40、60、 80、100KM可選 |
型號 參數 | JW-SE20(GF2.E4.V4.D0004.K41)-D |
視音頻輸入輸出 | |
模擬視頻輸入 | 4路，BNC接口（電平：1.0Vp-p，阻抗：75Ω）PAL/NTSC自適應 |
音頻輸入 | 4路，綠色針腳接口（電平：2.0Vp-p，阻抗：1kΩ） |
音頻輸出 | 1路，3.5mm接口（線性電平，阻抗：600Ω） |
視音頻編解碼參數 | |
視頻壓縮標準 | H.264/MPEG4/MPEG2/MJPEG |
視頻編碼分辨率 | WD1/4CIF/2CIF/CIF/QCIF |
視頻幀率 | H.264編碼時： PAL：1/16～25幀/秒，NTSC：1/16～30幀/秒； MPEG4/MPEG2編碼時： PAL：1～25幀/秒，NTSC：1～30幀/秒； MJPEG非實時編碼 |
視頻碼率 | 32Kbps-3072Kbps，最大可自定義8192Kbps |
音頻壓縮標準 | G.711 |
音頻碼率 | 64Kbps |
碼流類型 | 復合流/視頻流 |
雙碼流 | 支持，子碼流分辨率：WD1/4CIF/2CIF/CIF非實時，QCIF實時 |
存儲參數 | |
網絡存儲 | NAS、IPSAN |
網絡交換參數 | |
網絡協議 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT/TX/FX IEEE 802.3ab 1000BaseT/X IEEE 802.3z 1000BaseSX/LX IEEE 802.3x流控 IEEE 802.1q VLAN IPv4/v6、SNMPv1/v2c/v3、NTP、RTSP、RTP/RTCP、TCP、UDP等 |
通信協議 | CSMA/CD |
轉發方式 | 存儲轉發 |
整機交換容量 | 7.6Gbps |
整機包轉發率 | 5.5M |
MAC容量 | 8K |
緩存 | 1Mbit |
包過濾功能 | 可對廣播包進行過濾 |
網絡參數 | |
千兆光口 | IEEE 802.3z(1000Base-SX/LX)；SFP光模塊，標準SC接口 |
百兆電口 | IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 |
冗余技術 | OBRing（OB Real-Time Ring），RSTP |
組播協議 | IGMP Snooping |
VLAN劃分 | PVLAN、IEEE802.1q VLAN |
帶寬管理 | 支持端口聚合，端口限速，廣播風暴抑制 |
服務質量 | 支持TOS，COS |
外部接口 | |
語音對講輸入 | 1個， 3.5mm接口（電平：2.0Vp-p，阻抗：1kΩ） |
串行接口 | 1個，標準RS-485串行接口（反向），半雙工；支持1個標準RS-232串行調試接口 |
4個，標準RS232串行接口 | |
報警輸入 | 4路 |
報警輸出 | 1路 |
其他參數 | |
雙 絞 線 | 100m（采用標準CAT5，CAT5e網絡線纜） |
單模光纖 | 1310：20km，40km 1490：60km，80km 、100km 1550：20~100km |
電源 | DC 12V 2A |
電源保護 | 過載保護、反接保護、冗余保護 |
功耗 | ≤18W |
工作溫度 | -40℃～＋70℃ |
工作濕度 | 10％～90％ |
防護等級 | IP30 |
機箱尺寸 | 195mm(長)*159mm(寬)*65mm(高) |
重量 | <1.5KG |
安裝方式 | 壁掛式/導軌式 |
MTBF | 大于10萬小時 |
