應用場景
紅外網絡智能球機可廣泛應用于需要大范圍高清畫質監控的場所，如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。
產品特點
紅外功能
采用高效紅外陣列，低功耗，照射距離達150米
紅外燈與鏡頭倍率匹配算法，根據倍率和距離智能調節紅外燈亮度和角度，使圖像達到最佳理想狀態
內置熱處理裝置，降低球機內腔溫度，防止球機內罩起霧
恒流電路設計，紅外燈壽命達3萬小時
系統功能
精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.1度，在任何速度下圖像無抖動
支持H.265高效壓縮算法，超低碼率，支持2592×1944@30fps實時輸出，并支持1080P@60fps高幀率輸出
標準API開發接口，支持SDK、Onvif、ISAPI、GB/T28181等協議接入
支持三碼流技術，每路碼流可獨立配置分辨率及幀率
支持3D定位，通過鼠標框選可實現目標的快速定位與捕捉
支持系統雙備份功能，確保數據斷電不丟失
支持斷電狀態記憶，上電后自動回到斷電前的云臺和鏡頭狀態
支持防雷、防浪涌、防突波，支持IP66防護等級
支持定時任務，多種定時任務模式可選
云臺功能
水平方向360°連續旋轉，垂直方向-15°～90°，監視無盲區
水平預置點速度最高240°/s，垂直預置點速度最高200°/s
水平鍵控速度為0.1°～160°/s，垂直鍵控速度為0.1°～120°/s
支持300個預置位，并支持預置點視頻凍結功能
支持8條巡航掃描，每條可添加32個預置點
支持4條花樣掃描，每條路徑記錄時間大于10分鐘
支持比例變倍、守望功能
支持報警功能，內置2路報警輸入1路報警輸出，支持報警L聯動
支持1路音頻輸入，1路音頻輸出
智能功能
smart偵測：支持人臉、區域入侵、越界、進入/離開區域、徘徊、人員聚集、快速移動、停車、物品遺留/拿取、音頻異常、移動、視頻遮擋等多種偵測功能
smart跟蹤：手動跟蹤、全景跟蹤、事件跟蹤、多場景巡航跟蹤
smart錄像：支持斷網續傳功能保證錄像不丟失，配合Smart NVR實現事件錄像的二次智能檢索、分析和濃縮播放
smart圖像增強：支持透霧、強光抑制、電子防抖、Smart IR
smart編碼：支持低碼率、ROI、SVC
機芯功能
支持自動光圈、自動聚焦、自動白平衡、背光補償、寬動態、3D降噪功能
支持超低照度，0.005Lux(彩色)，0.002Lux(黑白)，0 Lux with IR
支持隱私遮蔽，多區域可設，多顏色、馬賽克可選
網絡功能
支持以太網控制
支持最大256G的Micro SD/SDHC/SDXC卡存儲，支持NAS存儲錄像，錄像可斷網續傳
支持三級用戶權限管理，支持授權的用戶和密碼，支持HTTPS加密和IEEE 802.1x網絡訪問控制，IP地址過濾
支持三碼流，支持H.265/H.264/MJPEG壓縮算法，支持多級別視頻質量配置
支持IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,
IGMP,ICMP,DHCP,PPPoE,Bonjour多種網絡協議
外形尺寸
訂貨型號
JW-DN70530-HAW
推薦配件
 | JW-Z1602 壁裝支架 |
柱桿裝支架：JW-Z1602-P
墻角裝支架：JW-Z1602-C

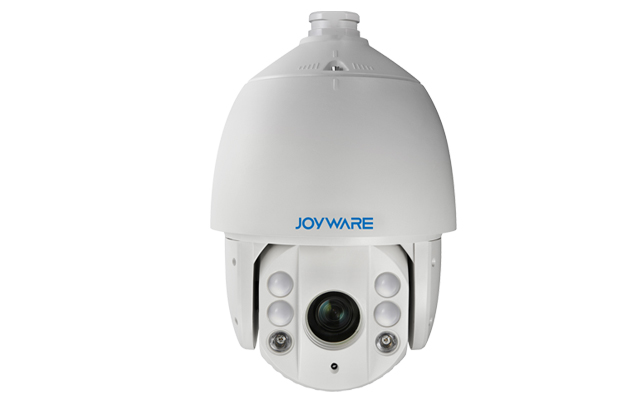

型號 參數 | 500萬紅外網絡智能球機 |
JW-DN70530-HAW | |
機芯功能與參數 | |
圖像傳感器 | 1/1.8" Progressive Scan CMOS |
最低照度 | 彩色：0.005Lux@(F1.5,AGC ON) 黑白：0.002Lux@(F1.5,AGC ON) 0 Lux with IR |
白平衡 | 自動/手動/自動跟蹤白平衡/室外/室內/日光燈白平衡/鈉燈白平衡 |
增益控制 | 自動/手動 |
信噪比 | 大于52dB |
電子快門 | 1/1-1/30,000s |
日夜模式 | 自動ICR彩轉黑 |
數字變倍 | 16倍 |
隱私遮蔽 | 最多8塊多邊形區域，支持多種顏色可選 |
聚焦模式 | 自動/半自動/手動 |
圖像增強 | 支持背光補償，3D降噪，數字寬動態； 支持透霧、強光抑制、電子防抖、Smart IR功能； 支持區域聚焦、區域曝光功能抖 |
焦距 | 5.9～177mm，30倍光學變倍 |
變倍速度 | 大約4.8秒(光學,短焦-長焦) |
水平視角 | 51.3～2.7度(短焦-長焦) |
近攝距 | 10～1500mm(短焦-長焦) |
光圈數 | F1.5～F3.4 |
云臺功能與參數 | |
水平方向 | 360°連續旋轉；水平鍵控速度：0.1°～160°/s，速度可設；水平預置點速度：240°/s |
垂直方向 | -15°～90°(自動翻轉)；垂直鍵控速度：0.1°～120°/s，速度可設；垂直預置點速度：200°/s |
預置點個數 | 300個 |
巡航掃描 | 8條，每條可添加32個預置點 |
花樣掃描 | 4條，每條路徑記錄時間大于10分鐘 |
其他功能 | 支持斷電記憶、比例變倍、方位角信息顯示 |
守望功能 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描 |
定時任務 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描/球機重啟/球機校驗/輔助輸出 |
網絡功能和參數 | |
最大圖像尺寸 | 2592×1944 |
主碼流及幀率 | 50Hz：25幀(2592×1944,2560×1440,2048×1536)； 50幀(1920×1080,1280×960,1280×720) 60Hz：30幀(2592×1944,2560×1440,2048×1536)； 60幀(1920×1080,1280×960,1280×720) |
子碼流及幀率 | 50Hz：25幀(704×576,640×480,352×288) |
第三碼流及幀率 | 50Hz：25幀(1920×1080,1280×960,1280×720,704×576,640×480,352×288) |
視頻壓縮 | H.265/H.264/MJPEG |
音頻壓縮 | G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM |
網絡協議 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE,Bonjour |
同時預覽視頻數 | 最多20路 |
用戶權限 | 最多32個用戶，分3級：管理員、操作員和普通用戶 |
安全模式 | 授權的用戶名和密碼，以及MAC地址綁定；HTTPS加密；IEEE 802.1x網絡訪問控制、IP地址過濾 |
smart偵測 | 人臉偵測，區域入侵偵測，越界偵測，進入區域偵測，離開區域偵測，徘徊偵測，人員聚集偵測，快速移動偵測，停車偵測，物品遺留偵測，物品拿取偵測，音頻異常偵測，移動偵測，視頻遮擋偵測 |
smart跟蹤 | 手動跟蹤、全景跟蹤、事件跟蹤；支持多場景巡航跟蹤 |
smart錄像 | 斷網續傳、智能后檢索 |
smart編碼 | 低碼率，ROI，SVC |
異常檢測 | 網線斷，IP地址沖突，存儲器滿，存儲器錯，非法訪問 |
接口參數 | |
音頻接口 | 1路音頻輸入，音頻峰值：2-2.4V[p-p]，輸入阻抗：1KΩ±10%； 1路音頻輸出，線性電平，阻抗：600Ω |
報警接口 | 2路報警輸入；1路報警輸出； 支持設置報警聯動預置點/巡航掃描/花樣掃描/SD卡錄像/報警輸出/郵件/上傳中心/上傳FTP |
網絡接口 | 內置RJ45網口，支持10M/100M網絡數據 |
| SD卡接口 | 內置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡(最大支持256G) |
應用編程接口 | 支持軟件集成的開放式API，支持標準協議(ONVIF,ISAPI)、支持SDK和第三方管理平臺接入、支持GB/T28181協議 |
一般規范 | |
電源和功率 | AC24V；40W max(其中紅外燈14W Max) |
工作溫度和濕度 | -30℃～65℃；濕度小于90% |
防護等級 | IP66；TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四級標準 |
紅外距離 | 150米，且紅外燈亮度、角度可以根據場景智能調整 |
安裝方式 | 多種安裝方式可選，根據應用環境進行選擇 |
尺寸(mm) | Φ220×353.4 |
重量 | 4.5kg |
