產品簡介
V80視頻綜合平臺為參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視頻編解碼、網絡實時預覽等功能，是一款集圖像處理、網絡接入功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺不僅可以讓使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
V80是一款以IP交換為核心，非IP交換為輔的視頻綜合平臺，可以實現IP圖像的編碼解碼功能，且?guī)в写笃量刂频墓δ艿囊粋€強大的監控系統，可以實現畫面的同步切換以及實時切換功能，以及高端的大屏控制效果。
產品特點
硬件結構
機箱采用ATCA架構設計；采用5U/14U機箱設計，12/36個業務卡槽位，橫插槽
采用獨立的交換板，背板實現無源化設計
機箱雙電源設計，實現電源備份功能
機箱采用雙風扇設計，且?guī)в袦乜毓δ埽筛鶕C箱內的溫度自動的調整風扇的轉速
工業級設計，接口靜電可達到LV4的靜電要求
板卡支持熱插拔，板卡插入后還能恢復拔出之前的圖像
矩陣切換
系統帶有高速交換卡，可實現視頻的同步切換以及實時拖動功能
支持視頻壓縮和非壓縮切換輸出
采用高速交換實現機箱互聯功能
系統級聯采用光纖進行IP級聯
接入功能
支持千兆網絡點對點光接入和電接入
支持千兆網絡環網接入
支持高清視頻遠端模塊光接入，可接入復合光纖球機/槍機
編碼功能
支持標清/高清H.264編碼功能
支持DVI/VGA/HDMI/CVBS/SDI/SFP視頻信號接入編碼
支持三碼流技術
支持連接主流DVR、NVR和集中存儲設備
解碼功能
解碼拼接融為一體，降低大屏的拼接成本
支持DVI-I/SFP光接口顯示輸出
支持1/4/8/9/16畫面分割功能
支持 H.265、H.264、MPEG4、SVAC等主流的編碼格式解碼
支持 PS、TS、ES、RTP等主流封裝格式
支持 ONVIF 協議接入設備解碼
單卡最多可解碼輸出36路1080P@25HZ的高清視頻
5U單機箱最多可解碼輸出432路高清視頻
14U單機箱最多可解碼輸出1296路高清視頻
解碼拼接輸出支持自定義分辨率輸出
單機箱最大支持144個大屏的任意拼接
支持16個場景，以及8組物理大屏
大屏控制操作支持拼接，分割，漫游
切換效果支持淡入淡出，畫中畫，棋盤格，拉幕式切換
支持電子放大功能
支持亮度對比度手動調節等功能
視頻輪巡支持大屏，窗口以及窗格之間輪巡
系統網管
支持視頻疊加以及時間疊加功能
支持設備的遠程升級功能
支持設備配置的導入導出功能
支持遠程設備的導入導出功能：可以用EXCEL格式，導入遠程設備列表，也可導出當前的遠程設備列表到EXCEL文件，方便遠程設備的添加和維護
支持WEB訪問的方式進行管理本機箱
支持鍵盤的控制和切換
內置千兆交換機功能，帶有2個萬兆光口，4個千兆電口
支持遠程配置設備參數
支持日志查詢功能
支持設備重啟，恢復出廠設置等系統維護需求
支持設備網管功能：可顯示機箱內板卡的工作狀態，CPU使用情況，實際網絡流量使用情況，解碼通道查詢，風扇狀態，電源狀態顯示等網管功能，方便系統維護
訂貨型號
主機 | |||
功能 | 名稱 | 型號 | 說明 |

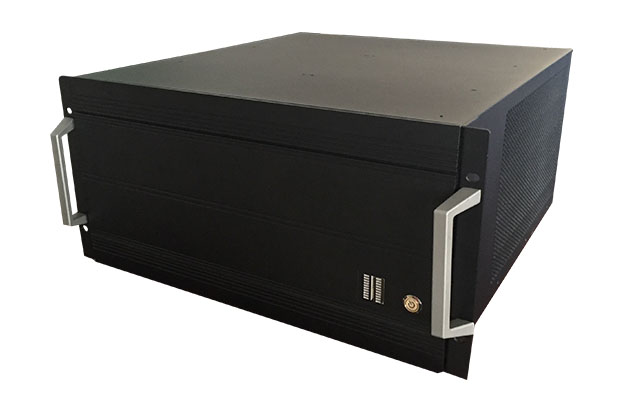

機箱 | 5U機箱帶背板 | JW-V80-S12-A | 5U插卡機箱：2個交換板+單主控+12個業務槽位+雙電源 |

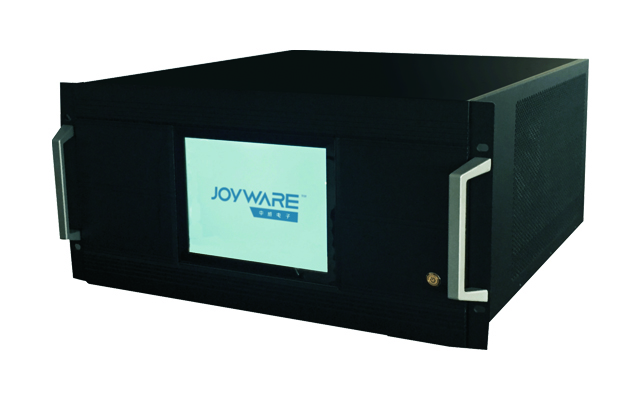

| JW-V80-S12-B | 5U插卡機箱：2個交換板+單主控+12個業務槽位+雙電源+觸屏 | ||

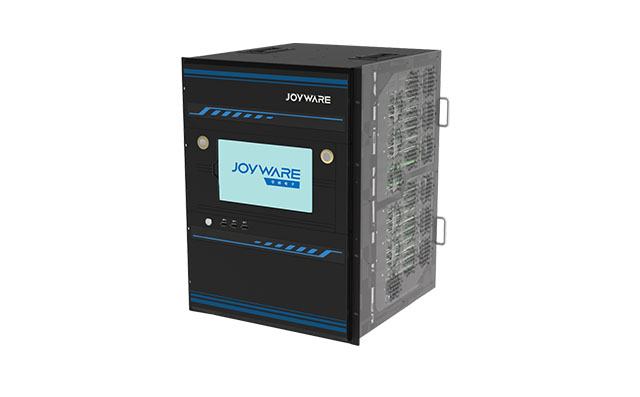

| 14U機箱帶背板 | JW-V80-S36-B | 14U插卡機箱：2個交換板+單主控+36個業務槽位+四電源+觸屏 | |
業務板卡 | |||
功能 | 名稱 | 型號 | 說明 |
編碼卡 | DVI編碼卡 | JW-V80-ID04 | 4路DVI編碼接入 |
| CVBS編碼卡 | JW-V80-IC32 | 32路CVBS編碼接入 | |
| SFP編碼卡 | JW-V80-IF08 | 8路視頻SFP光編碼卡 | |
| SDI編碼卡 | JW-V80-IS08 | 8路SDI編碼接入 | |
解碼卡 | 增強型DVI解碼卡 | JW-V80-OD04-E | DVI解碼拼接卡：4路DVI-I接口解碼卡，帶有拼接漫游開窗分割功能 |
| 簡易DVI解碼卡 | JW-V80-OD04 | DVI解碼卡：4路DVI-D接口解碼卡，不帶有拼接漫游功能 | |
| 增強型光解碼卡 | JW-V80-OF04-E | 光解碼拼接卡：4路光接口解碼輸出卡，帶有拼接漫游開窗分割功能 | |
| 萬能解碼卡 | JW-V80-DEC04 | 萬能解碼卡：4路高清視頻解碼，支持SVAC解碼 | |
網絡接入卡 | 千兆網絡光環網接入卡 | JW-V80-IF08-GR | 8路IP光環網千兆接入卡（可實現4個千兆環網接入也可用于點對點IP應用） |
| 百兆網絡光點對點接入卡 | JW-V80-IF08-ED | 8路光點對點IP百兆接入卡 | |
| 點對點網絡電接入卡 | JW-V80-GE08 | 8路點對點網絡電接入卡，可百兆/千兆自適應 | |
其他業務卡 | 音頻數據開關量卡 | JW-V80-AKD | 音頻數據開關量卡，1路視頻解碼輸出支持，2路雙向音頻輸入輸出，1路RS232/1路RS422/2路RS485，8路開關量輸入，4路開關量輸出 |
| 網絡隔離卡 | JW-V80-GW | 音頻數據開關量卡，1路視頻解碼輸出支持，2路雙向音頻輸入輸出，1路RS232/1路RS422/2路RS485，8路開關量輸入，4路開關量輸出 | |
| 報警開關量卡 | JW-V80-KIO | 報警輸入輸出卡，支持24路報警信號接入和4路報警信號輸出 | |
服務器卡 | X86服務器卡 | JW-V80-CPU02 | 可用作服務器，比如安裝5500操作軟件 |
主機系統型號 | JW-V80-S12-A/B | JW-V80-S36-B | |
業務配置 | |||
主機箱 | 5U機箱，雙電源，雙風扇帶溫控，不帶觸屏/帶觸屏(不可拆卸windows的PAD) | 14U機箱，四電源，四組風扇帶溫控，帶觸屏(可拆卸windows和安卓雙系統PAD) | |
主控交換卡 | 主控卡和交換卡各1塊 | ||
業務卡 | 12個 | 36個 | |
系統配置 | |||
總線類型 | 雙總線結構 | ||
槽位數 | 14個 | 38個 | |
網絡接口 | 4個萬兆光口，4個千兆電口 | 2個萬兆光口，4個千兆電口 | |
串口接口 | 2個RJ45，串行RS232接口 | ||
串口鍵盤接口 | 2個RJ45，標準RS422/RS485接口 | ||
其他參數 | |||
電源 | AC106~240V，50/60Hz，內置，1+1 冗余 | AC106~240V，50/60Hz，內置，2+2 冗余 | |
功耗 | MAX<800W | MAX<1600W | |
工作溫度 | 0℃～55℃ | ||
工作濕度 | 10％～90％ | ||
機箱 | 19 英寸標準5U機箱 | 19 英寸標準14U機箱 | |
尺寸 | 482.6×221.5×520.4 | 486.6×637×548 | |
重量 | <50Kg | <100Kg | |
矩陣功能 | |||
視頻圖像源 | 網絡接入，DVI/CVBS/SDI/HDMI/VGA輸入，光纖接入 | ||
切換輸出 | 5U機箱任意的432路視頻切換輸出 (機箱滿配解碼卡時) | 14U機箱任意1296路視頻切換輸出 (機箱滿配解碼卡時) | |
大屏功能 | |||
機箱互聯 | 可實現2個機箱之間的完美互聯，14個畫面的跨機箱漫游，拼接功能 | / | |
系統級聯 | 使用IP進行級聯 | ||
視頻幀率 | PAL：1/16～25幀/秒，NTSC：1/16～30幀/秒 | ||
拼接能力 | 單機箱最多可實現48塊大屏的任意拼接，可通過高速交換卡實現2個機箱互聯，實現96個大屏輸出應用 | 單機箱最多可實現144個大屏的任意拼接 | |
大屏功能 | 拼接，漫游，畫中畫，淡入淡出，電子放大，硬件透霧 | ||
輸出接口 | DVI-I接口，SFP光口 | ||
控制方式 | WEB訪問 | ||
模擬視頻輸入板 | JW-V80-IC32 | ||
模擬視頻輸入 | 32路，BNC轉VGA(電平：1.0Vp-p，阻抗：75Ω)，PAL/NTSC制式自適應 | ||
音頻輸入 | 32路，DB26接口(電平：2.0Vp-p，阻抗：1kΩ) | ||
視音頻編碼參數 | |||
視頻壓縮標準 | H.264 | ||
視頻編碼分辨率 | 4CIF/DCIF/2CIF/CIF/QCIF | ||
視頻幀率 | PAL：1/16～25幀/秒，NTSC：1/16～30幀/秒 | ||
視頻碼率 | 32Kbps-2048Kbps，可自定義，最大6144Kbps | ||
雙碼流 | 支持 | ||
音頻壓縮標準 | G.711 | ||
音頻碼率 | 16Kbps | ||
高清編碼輸入板 | JW-V80-ID04 | JW-V80-IS08 | |
數字視頻輸入接口 | DVI/VGA/HDMI | SDI | |
數字視頻輸入數量 | 4路 | 8路 | |
視音頻編碼參數 | |||
視頻壓縮標準 | H.264 | ||
視頻編碼分辨率 | 4K：3840x2160@30Hz 1080P：1920×1080P@50Hz，1920×1080P@60Hz，1920×1080@50Hz，1920×1080@30Hz UXGA：1600×1200@60Hz XGA：1024×768@60Hz SXGA：1280×1024@60Hz，1366×768@60Hz WXGA+：1440×900@60Hz SXVGA+：1400×1050@60Hz 720P：1280×720P@50Hz，1280×720P@60Hz SVGA：800×600@60Hz | 1080P：1920×1080@25Hz，1920×1080@30Hz | |
視頻碼率 | 2M～40Mbps | ||
雙碼流 | 支持 | ||
音頻壓縮標準 | G.711 | ||
音頻碼率 | 16Kbps | ||
千兆網絡光環網接入卡 | JW-V80-IF08-GR | ||
網絡輸入 | 4個千兆環網/8個千兆點對點，8光口SFP可插拔 | ||
網絡參數 | |||
環網標準 | RSTP/OB Ring | ||
有效帶寬 | 1000Mx4 | ||
熱插拔 | 支持 | ||
鏈路聚合 | 支持，最大4千兆 | ||
開環恢復時間 | 根據網絡規模 | ||
閉環恢復時間 | 0ms | ||
自動拓撲發現 | 支持 | ||
百兆網絡光點對點接入卡 | JW-V80-IF08-ED | ||
網絡輸入 | 8個百兆/千兆自適應點對點，8光口SFP可插拔 | ||
網絡參數 | |||
有效帶寬 | 1000Mx1 | ||
熱插拔 | 支持 | ||
鏈路聚合 | 支持，最大1千兆 | ||
自動拓撲發現 | 支持 | ||
丟包率 | ≤10-9E | ||
時延 | ≤100us（64bit） | ||
網絡點對點電接入卡 | JW-V80-GE08 | ||
網絡輸入 | 點對點，8個電口，10M/100M/1000M自適應 | ||
網絡參數 | |||
有效帶寬 | 1000Mx1 | ||
熱插拔 | 支持 | ||
鏈路聚合 | 支持，最大1千兆 | ||
自動拓撲發現 | 支持 | ||
丟包率 | ≤10-9E | ||
時延 | ≤100us(64bit) | ||
8路光纖視頻接入卡 | JW-V80-IF08 | ||
視頻輸入 | (SDI+100M)視頻光纖點對點接入，8光口SFP可插拔 | ||
光纖速率 | 2.5G | ||
傳輸距離 | 20KM/40KM/60Km/80KM | ||
解碼拼接輸出板 | JW-V80-OD04-E、JW-V80-OF04-E | ||
數字視頻輸出 | DVI-I輸出接口(4路)，SFP光輸出接口(4路) | ||
編碼參數 | |||
視頻壓縮標準 | H.264、H.265、MPEG4、MPEG2 | ||
解碼能力 | 36路1080@25 | ||
輸出分辨率 | 1080P：1920×1080@60Hz，1920×1080@50Hz，1920×1080@30Hz，1920×1080@25Hz WXGA+：1400×900@60Hz SXGA：1280×1024@60Hz，1366×768@60Hz 720P：1280×720p@60Hz，1280×720p@50Hz XGA：1024×768@60Hz SVGA：800×600p@60Hz 支持自定義分辨率 | ||
視頻碼率 | 2M～40Mbps | ||
拼接 | 支持任意畫面拼接 | ||
分割 | 1/4/8/9/16分割 | ||
無縫切換 | 淡入淡出、無級縮放、動態拉幕，畫中畫/電子放大 | ||
音頻數據開關量卡 | JW-V80-AKD | ||
音頻接口 | 2路音頻輸入輸出 | ||
數據接口 | 1路RS232，1路RS422，2路反向485 | ||
開關量接口 | 8路開關量輸入，4路開關量輸出 | ||
音頻編碼標準 | G.711A | ||
數據波特率 | 最大115200 | ||
開關量參數 | 有源無源開關量 | ||
服務器卡 | JW-V80-CPU02 | ||
功能 | 背板網絡通訊 | ||
可內置智能算法軟件或第三方分析/服務器軟件 | |||
可無視頻到背板功能 | |||
萬能解碼卡 | JW-V80-DEC04 | ||
輸出參數 | |||
ESDI路數 | 4路(背板獨立上墻顯示) | ||
顯示分辨率 | 1980×1080 p25 | ||
VGA本地輸出 | 1980×1080 p60(用于本地調試) | ||
解碼參數 | |||
解碼能力 | SVAC編碼格式支持4路1080P | ||
解碼通道 | 4個 | ||
外部接口 | |||
網絡接口 | 1個背板 100M/1000Mbps自適應網口 1個面板 100M/1000Mbps自適應網口 | ||
USB | 2個USB 3.0接口 | ||
視頻安全網關卡 | JW-V80-GW | ||
視頻輸入 | 最大支持1024路IP通道映射至外網 | ||
視頻輸出 | 最大支持16路IP通道同時取流 | ||
視音頻編碼參數 | |||
視頻壓縮標準 | H.264/H.265/MPEG4 | ||
視頻編碼分辨率 | 4CIF/DCIF/2CIF/CIF/QCIF/720P/1080P | ||
視頻碼率 | 2M-40Mbps | ||
音頻壓縮標準 | G.711 | ||
音頻碼率 | 16Kbps | ||
網絡參數 | |||
有效帶寬 | 1000Mx1 | ||
熱插拔 | 支持 | ||
丟包率 | ≤10-9E | ||
時延 | ≤100us(64bit) | ||
光纖速率 | 1.25G | ||
傳輸距離 | 20KM/40KM/60Km/80KM | ||
云臺控制 | |||
云臺控制GB28181 | 支持 | ||
第三方對接 | |||
GB28181 | 支持 | ||
RTSP | 支持 | ||
SDK | 支持 | ||
報警開關量卡 | JW-V80-KIO | ||
報警輸入接口 | 24路報警開關量信號輸入 | ||
報警輸出接口 | 4路報警開關量信號輸出 | ||
