應用場景
紅外網絡智能球機可廣泛應用于需要大范圍高清畫質監控的場所，如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。
產品特點
特色功能
采用深度學習算法，以海量圖片及視頻資源為路基，通過機器自身提取目標特征，形成深層可供學習的圖像，極大的提升了目標的檢出率
支持三種智能資源切換：人臉抓拍、道路監控、Smart事件
人臉抓拍：支持同時抓拍30張人臉，支持對運動人臉進行檢測、跟蹤、抓拍、評分、篩選，輸出最優的人臉抓圖
人臉抓拍支持以下3種模式：
1）支持指哪抓哪，在大場景監控下可手動靈活選擇人臉抓拍目標
2）支持遠距離卡口模式抓拍
3）支持8個場景下輪巡人臉抓拍，每個場景時間可設
道路監控：支持車輛檢測（支持車牌識別，車型/車身顏色/車牌顏色識別）和混行檢測，多場景巡航檢測、云存儲服務功能
smart事件：越界偵測，區域入侵偵測，進入/離開區域偵測等智能偵測功能
可根據網絡狀態，通過NPQ協議智能調整分辨率和碼率，保證第三碼流的流暢預覽
系統功能
精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.1度，在任何速度下圖像無抖動
支持H.265高效壓縮算法，超低碼率，最大支持1920x1080@60fps實時畫面輸出
采用高效紅外陣列，低功耗，照射距離達200米
標準API接口，支持SDK、Onvif、ISAPI、GB/T28181等協議接入
支持3D定位，通過鼠標框選目標以實現目標的快速定位與捕捉
支持手動跟蹤、全景跟蹤、事件跟蹤，并支持多場景巡航跟蹤
支持1路音頻輸入和1路音頻輸出
內置7路報警輸入和2路報警輸出，支持報警聯動功能
AC24V±25%寬幅電壓輸入，并支持DC24V供電
內置光模塊，支持FC光纖接口與以太網電口輸出(選配)
支持雨刷功能(選配)
支持斷電狀態記憶，上電后自動回到斷電前的云臺和鏡頭狀態
支持防雷、防浪涌、防突波，支持IP67防護等級
支持定時任務、一鍵守望、一鍵巡航等功能
支持定時抓圖與事件抓圖功能
云臺功能
水平方向360°連續旋轉，垂直方向-20°～90°，監視無盲區
水平預置點速度最高280°/s，垂直預置點速度最高250°/s
水平鍵控速度為0.1°～210°/s，垂直鍵控速度為0.1°～150°/s
支持300個預置位，并支持預置點視頻凍結功能
支持8條巡航掃描，每條可添加32個預置點
支持4條花樣掃描，每條路徑記錄時間大于10分鐘
機芯功能
支持自動光圈、自動聚焦、自動白平衡、背光補償、3D降噪功能
支持區域曝光、區域聚焦功能
支持寬動態范圍達120dB，適合逆光環境監控
支持光學透霧，極大提升透霧效果
支持超低照度，0.0005Lux(彩色)，0.0001Lux(黑白)，0 Lux with IR
支持隱私遮蔽，多區域可設，多顏色、馬賽克可選
網絡功能
支持以太網控制，同時支持模擬視頻輸出
支持最大256G的Micro SD/SDHC/SDXC卡存儲
支持三級用戶權限管理，支持授權的用戶和密碼，支持HTTPS加密和IEEE 802.1x網絡訪問控制，IP地址過濾
支持H.265/H.264/MJPEG壓縮算法，支持多級別視頻質量配置
支持IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,
IGMP,ICMP,DHCP,PPPoE,Bonjour多種網絡協議
外形尺寸
訂貨型號
JW-DN71231i-HAX：AC24V，DC24V
JW-DN71231i-HAXFR：AC24V，光口+網口,支持雨刷
推薦配件
 | JW-Z1602 壁裝支架 |
柱桿裝支架：JW-Z1602-P；
墻角裝支架：JW-Z1602-C；
吊裝支架：JW-Z1661(20cm)

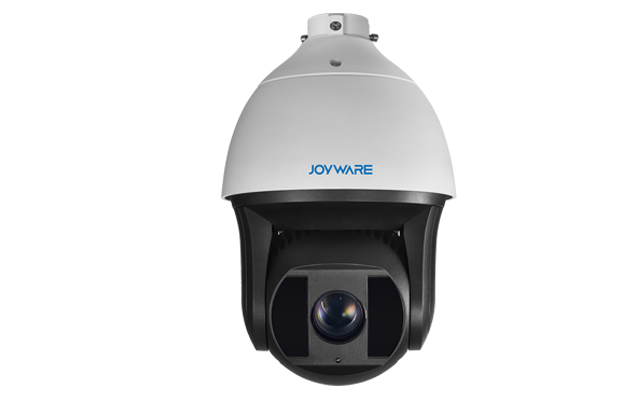

型號 參數 | 200萬紅外網絡智能球機 |
JW-DN71231i-HAX | |
機芯功能與參數 | |
圖像傳感器 | 1/1.8" Progressive Scan CMOS |
最低照度 | 彩色：0.0005Lux@(F1.5,AGC ON)； 黑白：0.0001Lux@(F1.5,AGC ON)； 0 Lux with IR |
白平衡 | 自動/手動/自動跟蹤白平衡/室外/室內/日光燈白平衡/鈉燈白平衡 |
增益控制 | 自動/手動 |
信噪比 | ≥55dB |
電子快門 | 1/1-1/30,000s |
日夜模式 | 自動ICR彩轉黑 |
數字變倍 | 16倍 |
隱私遮蔽 | 最多24塊多邊形區域，支持多種顏色可選 |
聚焦模式 | 自動/半自動/手動 |
圖像增強 | 支持背光補償、3D降噪、120dB寬動態； 支持光學透霧、強光抑制、電子防抖、Smart IR功能； 支持區域曝光、區域聚焦功能 |
焦距 | 6～186mm，31倍光學變倍 |
變倍速度 | 大約3.8秒(光學,短焦-長焦) |
水平視角 | 59.8～2.4度(短焦-長焦) |
近攝距 | 10～1500mm(短焦-長焦) |
光圈數 | F1.5～F4.0 |
云臺功能與參數 | |
水平方向 | 360°連續旋轉；水平鍵控速度：0.1°～210°/s，速度可設；水平預置點速度：280°/s |
垂直方向 | -20°～90°(自動翻轉)；垂直鍵控速度：0.1°～150°/s，速度可設；垂直預置點速度：250°/s |
預置點個數 | 300個 |
巡航掃描 | 8條，每條可添加32個預置點 |
花樣掃描 | 4條，每條路徑記錄時間大于10分鐘 |
其他功能 | 支持斷電記憶、比例變倍、預置點視頻凍結、方位角信息顯示 |
守望功能 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描 |
定時任務 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描/球機重啟/球機校驗/輔助輸出 |
定位功能 | 支持GPS、北斗衛星定位模塊和電子羅盤 |
網絡功能和參數 | |
最大圖像尺寸 | 1920×1080 |
主碼流及幀率 | 50Hz：50幀(1920×1080,1280×960,1280×720) 60Hz：60幀(1920×1080,1280×960,1280×720) |
子碼流及幀率 | 50Hz：25幀(704×576,640×480,352×288) 60Hz：30幀(704×480,640×480,352×240) |
第三碼流 | 50Hz：25幀(1920×1080,1280×960,1280×720,704×576,640×480,352×288) 60Hz：30幀(1920×1080,1280×960,1280×720,704×480,640×480,352×240) |
視頻壓縮 | H.265/H.264/MJPEG |
音頻壓縮 | G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/AAC/PCM |
網絡協議 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE,Bonjour |
同時預覽視頻數 | 最多20路 |
用戶權限 | 最多32個用戶，分3級：管理員、操作員和普通用戶 |
安全模式 | 授權的用戶名和密碼，以及MAC地址綁定；HTTPS加密；IEEE 802.1x網絡訪問控制、IP地址過濾 |
Smart偵測 | 人臉抓拍、區域入侵偵測、越界偵測、進入區域偵測、離開區域偵測、徘徊偵測、人員聚集偵測、快速移動偵測、停車偵測、物品遺留偵測、物品拿取偵測、音頻異常偵測、移動偵測、視頻遮擋偵測 |
Smart跟蹤 | 手動跟蹤、全景跟蹤、事件跟蹤；支持多場景巡航跟蹤 |
道路監控 | 車牌捕獲及檢索、混行檢測、多場景巡航檢測、云存儲服務 |
Smart錄像 | 斷網續傳、智能后檢索 |
Smart圖像增強 | 120dB超寬動態、光學透霧、強光抑制、電子防抖、Smart IR |
Smart編碼 | 低碼率、ROI、SVC |
設備異常檢測 | 網線斷、IP地址沖突、存儲器滿、存儲器錯、非法訪問 |
接口參數 | |
報警接口 | 7路報警輸入；2路報警輸出； 支持設置報警聯動預置點/巡航掃描/花樣掃描/SD卡錄像/報警輸出/郵件/上傳中心/上傳FTP |
音頻接口 | 1路音頻輸入，音頻峰值：2-2.4V[p-p]，輸入阻抗：1KΩ±10%； 1路音頻輸出，線性電平，阻抗：600Ω |
SD卡接口 | 內置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡(最大支持256G) |
網絡接口 | 內置RJ45網口，支持10M/100M網絡數據 |
光纖接口(選配) | 采用FC接口，內置光纖模塊(100M網絡數據、波長TX1310/RX1550nm、單纖單模、20km傳輸距離) |
模擬視頻輸出 | 1.0V[p-p]/75Ω，PAL或NTSC，BNC頭 |
RS485控制接口 | 采用半雙工模式，支持自適應PELCO-P和PELCO-D(可添加)協議 |
一般規范 | |
電源和功率 | AC24V±25%；60W max(其中加熱5W Max，紅外燈15W Max) |
工作溫度和濕度 | -40℃～70℃；濕度小于90% |
防護等級 | IP67；TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四級標準 |
紅外距離 | 200米，且紅外燈亮度、角度可以根據場景智能調整 |
雨刷功能(選配) | 可選配支持雨刷功能 |
尺寸(mm) | Φ266.6×410 |
重量 | 8kg |
