應用場景
適用于火車站、汽車站、地鐵進出口，小區、超市、銀行出入口，賓館、關鍵道路、通道進出入口等監控場景。
產品特點
特色功能
采用深度學習算法，以海量圖片及視頻資源為路基，通過機器自身提取目標特征，形成深層可供學習的圖像，極大的提升了目標的檢出率
支持人臉抓拍功能，支持對運動人臉進行檢測、跟蹤、抓拍、評分、篩選，輸出最優的人臉抓圖
支持人臉跟蹤及評分，多幀識別，自動篩選輸出最優人臉，并減少重復抓拍
抓圖質量（最好/較好/一般）可選，適應網傳
支持背景大圖圖片字符疊加功能，支持設備編號、抓拍時間、監測點信息
支持人臉寬度32像素以上的人臉檢測
支持抓拍次數（1-3次）可設
支持人臉曝光功能
系統功能
支持走廊模式，增加縱向狹長環境下監控區域
碼流平滑設置，適應不同場景下對圖像質量、流暢性的不同要求
支持H.265/H.264/MJPEG視頻壓縮算法，支持多級別視頻質量配 置、編碼復雜度設置
支持ROI、SVC等視頻壓縮技術，壓縮比高，且處理非常靈活，超低延時，超低碼率
支持寬動態范圍達120dB,適合逆光環境監控
支持透霧、電子防抖
支持ONVIF(profile S/profile G)、GB/T28181等協議接入
支持三碼流技術，雙路高清，支持同時20路取流
具備越界偵測,場景變更偵測,區域入侵偵測,音頻異常偵測,虛焦偵測,移動偵測 ,動態分析等多種報警功能
支持標準的128G Micro SD/SDHC/SDXC卡存儲
支持三級用戶權限管理，支持授權的用戶和密碼，IP地址過濾
支持HTTPS安全認證，支持創建證書
初始設備開機修改密碼，保障密碼安全
支持用戶登錄鎖定機制，及密碼復雜度提示
外形尺寸
訂貨型號
JW-CN7323FWD-S/F
推薦配件
 | JW-Z1292-PCA 壁裝支架 |
吊裝支架：JW-Z1299-PCA
安裝說明
【注】攝像機安裝要求及鏡頭值關系如下：
攝像機俯視角度15°±5° 水平偏轉角度α＜25°
最大檢測寬度2.5米 安裝高度H=0.18*D+1.5(米)
鏡頭焦距選擇 f=2.9*D(mm)
D為攝像機安裝位置距人員入口的距離
攝像機安裝位置及鏡頭查詢表(11-40mm)：
監控寬度W | 相機監控距離 | 相機架設高度h | 俯視角α(度) |
2.5m | 5.7m | 2.5m | 10° |
2.5m | 8.5m | 3m | 10° |
2.5m | 11m | 3.5m | 10° |
2.5m | 14m | 4m | 10° |
攝像機安裝示意圖：

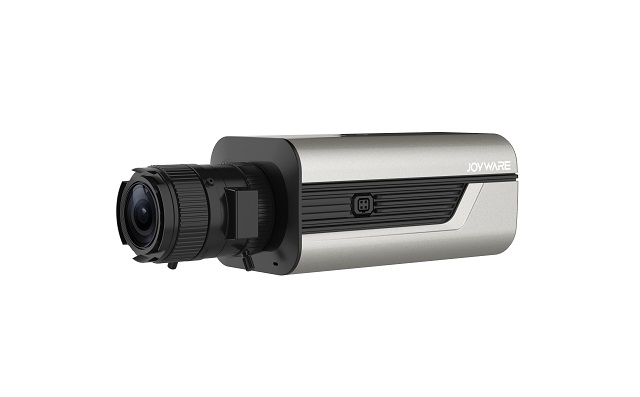

型號 參數 | 人臉抓拍網絡攝像機 |
JW-CN7323FWD-S/F | |
攝像機參數 | |
傳感器類型 | 1/1.8”Progressive Scan CMOS |
最低照度 | 彩色：0.0005Lux @(F1.2,AGC ON) 黑白：0.0001Lux @(F1.2,AGC ON) |
快門 | 1/3秒至1/100,000秒 |
鏡頭接口類型 | C/CS接口 |
自動光圈 | DC 驅動 |
日夜轉換模式 | ICR紅外濾片式 |
數字降噪 | 3D數字降噪 |
寬動態 | 超寬動態范圍達120dB，適合逆光環境下監控 |
圖像參數 | |
最大圖像尺寸 | 1920×1080 |
主碼流及幀率 | 50Hz：25幀(1920×1080,1280×720) 60Hz：30幀(1920×1080,1280×720) |
子碼流及幀率 | 50Hz：25幀(704×576,640×480) 60Hz：30幀(704×480,640×480) |
第三碼流 | 50Hz：25幀(1920×1080,1280×720,704×576,640×480) 60Hz：30幀(1920×1080,1280×720,704×480,640×480) |
視頻壓縮 | H.265/H.264/MJPEG |
視頻壓縮碼率 | 32Kbps～16Mbps |
音頻壓縮標準 | G.711/G.722.1/G.726/MP2L2/AAC/PCM |
音頻壓縮碼率 | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) |
圖像設置 | 旋轉模式，飽和度，亮度，對比度，銳度，AGC，白平衡通過客戶端或者瀏覽器可調 |
圖像增強 | 背光補償，強光抑制，透霧，電子防抖，畸變校正，3D降噪 |
日夜轉換方式 | 自動、定時、報警觸發 |
區域裁剪 | 支持 |
圖片疊加 | 支持BMP 24位圖像疊加，可選擇區域 |
感興趣區域 | ROI支持主碼流、子碼流、第三碼流分別設置1個固定區域 |
專業智能 | |
人臉抓拍 | 支持對運動人臉進行檢測、跟蹤、抓拍、評分、篩選，輸出最優的人臉抓圖 |
字符疊加功能 | 支持設備編號、抓拍時間、監測點信息 |
人臉曝光 | 支持 |
寬動態 | 超寬動態范圍達120dB，室內逆光環境下監控 |
并發人臉數 | 最多可同時抓拍65張人臉，抓拍準確率為97.9% |
smart功能 | |
smart編碼 | 支持低碼率、低延時、ROI感興趣區域增強編碼、SVC自適應編碼技術 |
異常偵測 | 音頻異常，音頻陡升/陡降偵測，音頻有無偵測，虛焦偵測 |
網絡功能 | |
存儲功能 | 支持Micro SD/Micro SDHC/Micro SDXC卡(128G)斷網本地存儲，NAS(NFS,SMB/CIFS均支持) |
支持協議 | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 |
接口協議 | ONVIF(PROFILE S,PROFILE G)，GB/T 28181 |
通用功能 | 一鍵恢復，防閃爍，三碼流，心跳，鏡像，密碼保護，視頻遮蓋，水印技術，IP地址過濾 |
接口參數 | |
音頻接口 | 1對3.5mm音頻輸入、輸出接口，1個內置麥克風(可關閉) |
報警接口 | 2對報警輸入/輸出接口(報警輸出最大支持DC24V 1A或AC30V 500mA) |
網絡接口 | 內置RJ45網口，支持10M/100M/1000M自適應以太網絡數據 |
模擬視頻輸出 | 1Vp-p Composite Output(75Ω/CVBS) |
一般規范 | |
電源和功率 | AC24V±25%/DC12V±25%/PoE(802.3af)；8.5W Max |
工作溫度和濕度 | -30℃～60℃；濕度小于95%(無凝結) |
尺寸(mm) | 141.34x71x62 |
重量 | 830g |
*建議配置兩線式電源
