產品概述

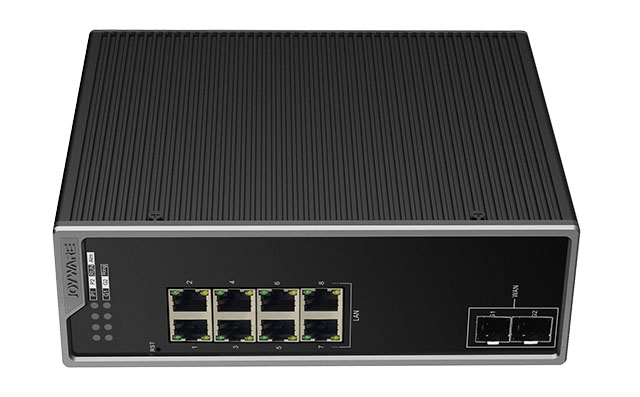

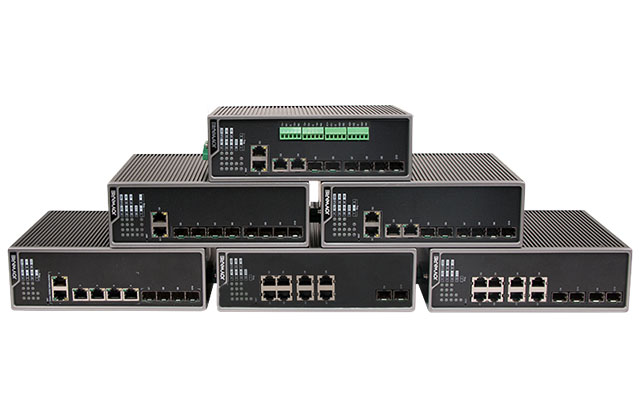

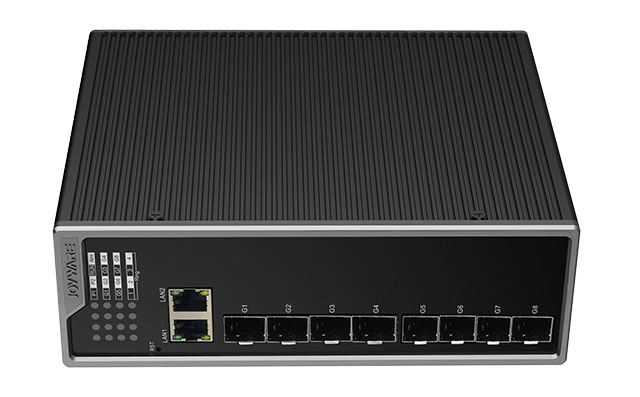

JW-SE20(GFx.GEx)全千兆系列智慧接入終端最多支持10個千兆光/電組合接口。該系列設備支持接入安全認證，可以實現MAC地址、用戶名、端口等方式接入安全認證，有效隔離非法接入設備。支持協議安全策略，可對非安防行業協議進行過濾，有效防止非法視頻接入。具有二層管理工業以太網交換機功能，有效抑制廣播風暴、端口控制、流量統計、鏈路聚合、端口鏡像、802.1x、VLAN劃分、鏈路層發現協議（LLDP）、IGMP Snooping等協議。

功能特點

• 支持設備端口網絡傳輸延長,使用超五類帶屏蔽及以上網線時，對應端口的數據傳輸最遠可達220米,無需降速，支持多路視頻取流

• 電口速率降速成10M，對應端口數據傳輸可達250米

• 支持IP和MAC綁定、802.1x接入安全認證

• 支持基于SMEP SNOOPING技術，可對接入設備進行安防協議（ONVIF、OBCP等）探測認證，有效防止非安防設備非法接入

• 支持端口實時數據流進行流量識別和過濾，支持視頻數據業務的通行以及非授信任業務的阻斷功能

• 支持冗余端口關閉功能，無設備接入的端口，可關閉，當檢測到有設備接入且通過安全評估后啟動端口

• 支持OB-Ring 環網協議，自愈時間小于20ms；且環路恢復再次閉環時間為0s，支持標準STP/RSTP/MSTP協議，與第三方組環應用

• 支持環路保護功能

• 支持PVLAN、IEEE 802.1q VLAN劃分，有效隔離不同業務傳輸，VLAN 1K

• 支持鏈路匯聚、IEEE 802.1p、QOS、流量統計、端口鏡像、LLDP等功能

• 支持 IGMP Snoopig和GMRP過濾多播封包

• 支持SNMP V1/V2/V3簡單網絡管理協議

• 支持GVRP、RATE Control、Port Trunking，LACP，在線多端口監控

• 支持RMON和遠程管理工具

• 支持IP Security，Port Security，DHCP Server

• 支持端口隔離、流量統計、端口鏡像

• 支持視頻專用通道，保證視頻傳輸通暢

• 支持選配RS485/RS232/RS422數據及K信號接口，并支持透明傳輸

• 支持光口零丟包技術

• 支持選配光保護，能自動隔離斷電故障設備，實現斷電保護

• 支持一鍵設置整條鏈路成環/去環功能（簡單易操作）

• 支持多種配置方式：命令行接口（CLI），SSH、WEB、IVS9100運維管理軟件

• 支持支持雙電源供電，同時具有防反接保護、高可靠的過流/過壓保護

• 支持EMC4級保護，保障設備穩定運行

• 支持無風扇散熱，-40~85℃寬溫工作

• 支持遠程批量升級、配置導入、導出功能

• 支持端口報警、流量閥值告警、環網告警

• 具備完善的網絡診斷功能，具備電源管理、鏈路狀態管理、光器件工作狀態監測、數據管理、冗余管理、端口管理、系統日志、支持SNTP簡單網絡時間協議

• 支持SNMP trap，Syslog，Digital Input 和繼電器報警

• 支持一鍵恢復出廠設置功能

• FCC，CE，UL，NEMA 2，IRIS 等國際認證

• 導軌式/壁掛式安裝

典型應用

外形尺寸

   壁掛式安裝尺寸圖（單位：mm）                  導軌式安裝尺寸圖（單位：mm）

選型指導
