應用場景
紅外高清網絡智能球機可廣泛應用于需要大范圍高清畫質監控的場所，如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。
產品特點
紅外功能
采用高效紅外陣列，低功耗，照射距離達150米
紅外燈與鏡頭倍率匹配算法，根據倍率和距離智能調節紅外燈亮度和角度，使圖像達到最佳理想狀態
內置熱處理裝置，降低球機內腔溫度，防止球機內罩起霧
恒流電路設計，紅外燈壽命達3萬小時
系統功能
精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.1度，在任何速度下圖像無抖動
支持H.265高效壓縮算法，超低碼率，支持2560x1440@30fps實時輸出，并支持1080P@60fps高幀率輸出
標準API開發接口，支持SDK、Onvif、ISAPI、GB/T28181等協議接入
支持三碼流技術，每路碼流可獨立配置分辨率及幀率
支持3D定位，通過鼠標框選可實現目標的快速定位與捕捉
支持系統雙備份功能，確保數據斷電不丟失
支持斷電狀態記憶，上電后自動回到斷電前的云臺和鏡頭狀態
支持防雷、防浪涌、防突波，支持IP66防護等級
支持定時任務，多種定時任務模式可選
云臺功能
水平方向360°連續旋轉，垂直方向-15°～90°，監視無盲區
水平預置點速度最高240°/s，垂直預置點速度最高200°/s
水平鍵控速度為0.1°～160°/s，垂直鍵控速度為0.1°～120°/s
支持300個預置位，并支持預置點視頻凍結功能
支持8條巡航掃描，每條可添加32個預置點
支持4條花樣掃描，每條路徑記錄時間大于10分鐘
支持比例變倍、守望功能
支持報警功能，內置2路報警輸入1路報警輸出，支持報警聯動
支持1路音頻輸入，1路音頻輸出
智能功能
smart偵測：支持人臉、區域入侵、越界、進入/離開區域、徘徊、人員聚集、快速移動、停車、物品遺留/拿取、音頻異常、移動、視頻遮擋等多種偵測功能
smart錄像：支持斷網續傳功能保證錄像不丟失，配合Smart NVR實現事件錄像的二次智能檢索、分析和濃縮播放
smart圖像增強：支持透霧、強光抑制、電子防抖、Smart IR
samrt編碼：支持低碼率、ROI、SVC
異常檢測：支持網線斷、IP地址沖突、存儲器滿、存儲器錯、非法訪問異常檢測并聯動報警的功能
機芯功能
支持自動光圈、自動聚焦、自動白平衡、背光補償、寬動態、3D降噪功能
支持超低照度，0.005Lux(彩色)，0.001Lux(黑白)，0 Lux with IR
支持隱私遮蔽，多區域可設，多顏色、馬賽克可選
網絡功能
支持以太網控制
支持最大256G的Micro SD/SDHC/SDXC卡存儲，支持NAS存儲錄像，錄像可斷網續傳
支持三級用戶權限管理，支持授權的用戶和密碼，支持HTTPS加密和IEEE 802.1x網絡訪問控制，IP地址過濾
支持三碼流，支持H.265/H.264/MJPEG壓縮算法，支持多級別視頻質量配置
支持IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,
IGMP,ICMP,DHCP,PPPoE,Bonjour多種網絡協議
外形尺寸
訂貨型號
JW-DN70423-HAW
推薦配件
 | JW-Z1602 壁裝支架 |
柱桿裝支架：JW-Z1602-P
墻角裝支架：JW-Z1602-C
電源盒壁裝支架：JW-Z1602-B

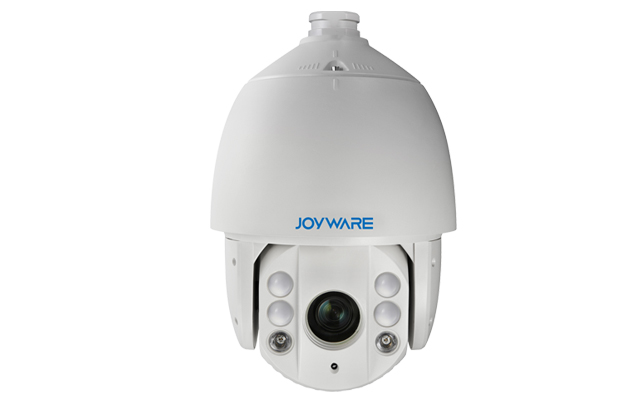

型號 參數 | 400萬紅外網絡智能球機 |
JW-DN70423-HAW | |
機芯功能與參數 | |
圖像傳感器 | 1/2.5" Progressive Scan CMOS |
最低照度 | 彩色：0.005Lux@(F1.6,AGC ON) 黑白：0.001Lux@(F1.6,AGC ON) 0 Lux with IR |
白平衡 | 自動/手動/自動跟蹤白平衡/室外/室內/日光燈白平衡/鈉燈白平衡 |
增益控制 | 自動/手動 |
信噪比 | 大于52dB |
電子快門 | 1/1-1/30,000s |
日夜模式 | 自動ICR彩轉黑 |
數字變倍 | 16倍 |
隱私遮蔽 | 最多8塊多邊形區域，支持多種顏色可選 |
聚焦模式 | 自動/半自動/手動 |
圖像增強 | 支持背光補償，3D降噪，數字寬動態； 支持透霧、強光抑制、電子防抖、Smart IR功能； 支持區域聚焦、區域曝光功能抖 |
焦距 | 4.8～110mm，23倍光學變倍 |
變倍速度 | 大約3.6秒(光學,短焦-長焦) |
水平視角 | 59.5～2.9度(短焦-長焦) |
近攝距 | 10～1500mm(短焦-長焦) |
光圈數 | F1.6～F3.5 |
云臺功能與參數 | |
水平方向 | 360°連續旋轉；水平鍵控速度：0.1°～160°/s，速度可設；水平預置點速度：240°/s |
垂直方向 | -15°～90°(自動翻轉)；垂直鍵控速度：0.1°～120°/s，速度可設；垂直預置點速度：200°/s |
預置點個數 | 300個 |
巡航掃描 | 8條，每條可添加32個預置點 |
花樣掃描 | 4條，每條路徑記錄時間大于10分鐘 |
其他功能 | 支持斷電記憶、比例變倍、方位角信息顯示 |
守望功能 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描 |
定時任務 | 預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描/球機重啟/球機校驗/輔助輸出 |
網絡功能和參數 | |
最大圖像尺寸 | 2560×1440 |
主碼流及幀率 | 50Hz：25幀(2560×1440,2048×1536)；50幀(1920×1080,1280×960,1280×720) 60Hz：30幀(2560×1440,2048×1536)；60幀(1920×1080,1280×960,1280×720) |
子碼流及幀率 | 50Hz：25幀(704×576,640×480,352×288) |
第三碼流及幀率 | 50Hz：25幀(1920×1080,1280×960,1280×720,704×576,640×480,352×288) |
視頻壓縮 | H.265/H.264/MJPEG |
音頻壓縮 | G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM |
網絡協議 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE,Bonjour |
同時預覽視頻數 | 最多20路 |
用戶權限 | 最多32個用戶，分3級：管理員、操作員和普通用戶 |
安全模式 | 授權的用戶名和密碼，以及MAC地址綁定；HTTPS加密；IEEE 802.1x網絡訪問控制、IP地址過濾 |
smart偵測 | 人臉偵測，區域入侵偵測，越界偵測，進入區域偵測，離開區域偵測，徘徊偵測，人員聚集偵測，快速移動偵測，停車偵測，物品遺留偵測，物品拿取偵測，音頻異常偵測，移動偵測，視頻遮擋偵測 |
smart跟蹤 | 手動跟蹤、全景跟蹤、事件跟蹤；支持多場景巡航跟蹤 |
smart錄像 | 斷網續傳，智能后檢索 |
smart編碼 | 低碼率，ROI，SVC |
異常檢測 | 網線斷，IP地址沖突，存儲器滿，存儲器錯，非法訪問 |
接口參數 | |
報警接口 | 2路報警輸入；1路報警輸出； 支持設置報警聯動預置點/巡航掃描/花樣掃描/SD卡錄像/報警輸出/郵件/上傳中心/上傳FTP |
音頻接口 | 1路音頻輸入，音頻峰值：2-2.4V[p-p]，輸入阻抗：1KΩ±10% 1路音頻輸出，線性電平，阻抗：600Ω |
網絡接口 | 內置RJ45網口，支持10M/100M網絡數據 |
| SD卡接口 | 內置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡(最大支持256G) |
應用編程接口 | 支持軟件集成的開放式API，支持標準協議(ONVIF、ISAPI)、支持SDK和第三方管理平臺接入、支持GB/T28181協議 |
一般規范 | |
電源和功率 | AC24V；40W max(其中紅外燈14W Max) |
工作溫度和濕度 | -30℃～65℃；濕度小于90% |
防護等級 | IP66；TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四級標準 |
紅外距離 | 150米，且紅外燈亮度、角度可以根據場景智能調整 |
安裝方式 | 多種安裝方式可選，根據應用環境進行選擇 |
尺寸(mm) | Φ220×353.4 |
重量 | 4.5kg |
